自動パレット化システム付きの自動PETストラッピングワイダーワイディングマシン

自動PETストラッピングワインダー巻線機、自動パレタイジングシステム付き

パレタイジングプログラム:

A: ストラップ OD 600MM、高さ150MM、重量20KG、1層4個、段ボールで分離、最大12層。

B: ストラップ O.D. 800MM、高さ190MM、重量75KG、1層2個、段ボールで分離、最大7層。

ロボットアームモデル: JZJ160A-270

速度: 40秒ごと ロール、自動パレタイジングシステムは最大2つまで対応セットの1アウト8 PETストラップ生産ラインs。

段ボールプラットフォームの寸法: 長さ1240mm x 幅1240mm x 高さ1500mm

位置決めコンベアベルトサイズ: 長さ3220mm x 幅1170mm x 高さ680mm

ロボットアームベース: 長さ700mm x 幅700mm x 高さ1000mm

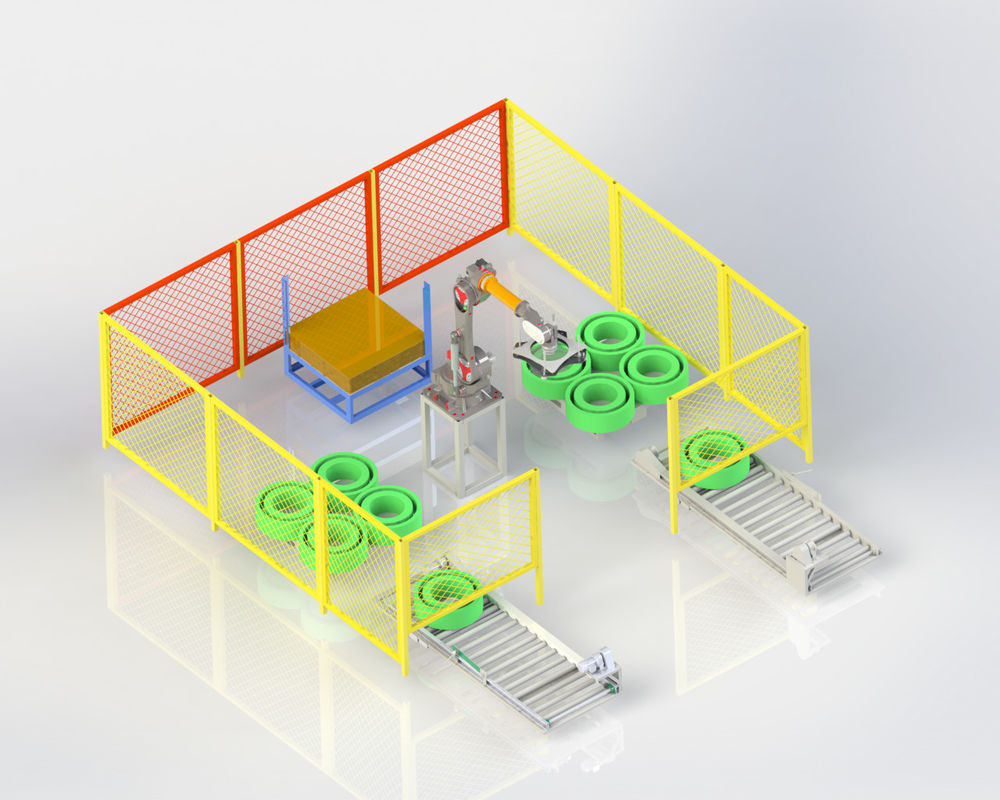

完成品がコンベアベルトの位置決め位置に到着した後、ロボットアームが完成品をパレットに掴み、1層がいっぱいになるまで積み重ねます。その後、ロボットアームは段ボールパレットから段ボール完成品パレットを拾い上げ、完成品パレットが積み重ねられるまでこの動作を繰り返します。

CQA800Fは、1アウト6、1アウト8のPETストラップ生産ラインでロボットアームと組み合わせて使用できます。

基本設備

1. ダンサー一定のストラップ張力と巻線速度を制御するための制御、デュアルサーボモーター
2. 精密で電子制御された2点または3点レイアウトで、ストラップの曲げを最小限に抑えます
3. 高速ボビン交換用の空気圧ラメラ拡散マンドレル
4. スリーブマガジン
5. ボビンデポジット
6. 自動フィルムディスペンサー
7. 2つの測定モード: 重量とメーター

事実と利点

1. 9から32mmのストラップ用の全自動PETストラップワインダー、外径820mm自動パッケージ輸送用のコンベアシステム
2. 自動パッケージラッピング用のフィルムラッピング装置
3. レシピ管理を備えた中央入力端子
4. 紙管の有無にかかわらず、全自動巻線が可能
5. 技術的な詳細

モデル

材料を手動で適用すると、システムは独立して動作します。これらは、完全に自動化された全体的な生産プラントに統合できます。彼らはペットストラップを巻きます

 w幅9～32mm（構成による）。巻線パッケージが希望の円周に達すると、統合されたワインダーによってフィルムで包まれ、統合された輸送システムによってワインダーから下のローラーコンベアに傾けられます。新しい巻線チューブが同時にマガジンから供給され、次のパッケージが全自動で巻かれます。

これらの機械は連続運転用に開発されました。コンパクトな設計により、狭いスペースでも使用できます。
