自動パレット化システム PETストラッティングワイダーワイディングマシン

自動パレタイジングシステム PET ストラッピングワインダー巻線機

概要

パレタイジングプログラム:

A: ストラップ OD 600MM、高さ 150MM、重量 20KG、1 層あたり 4 個、段ボールで分離、最大 12 層。

B: ストラップ O.D. 800MM、高さ 190MM、重量 75KG、1 層あたり 2 個、段ボールで分離、最大 7 層。

ロボットアームモデル: JZJ160A-270

速度: 40 秒あたり ロール、自動パレタイジングシステムは最大 2 つに対応できますセットの1 出力 8 PET ストラップ生産ライン。段ボールプラットフォームの寸法: 長さ 1240mm x 幅 1240mm x 高さ 1500mm

位置決めコンベアベルトサイズ: 長さ 3220mm x 幅 1170mm x 高さ 680mm

ロボットアームベース: 長さ 700mm x 幅 700mm x 高さ 1000mm

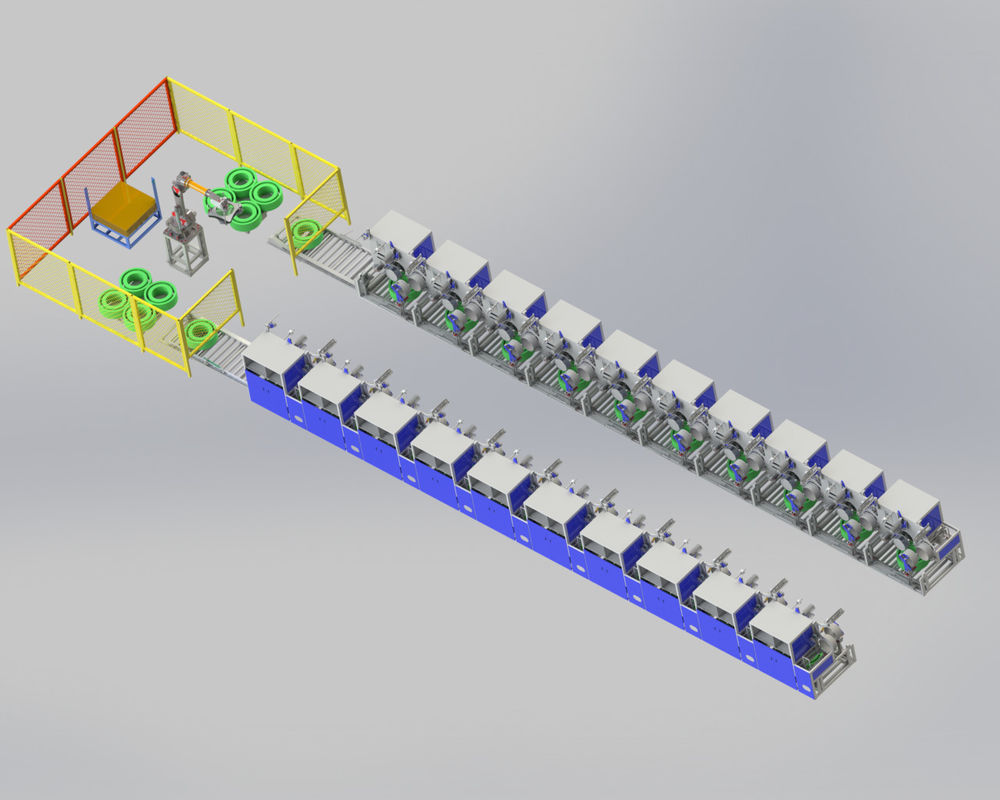

完成品がコンベアベルトの位置決め位置に到着した後、ロボットアームが完成品をパレットに掴み、1 層がいっぱいになるまで積み重ねます。その後、ロボットアームは段ボールパレットから段ボールの完成品パレットを取り上げ、完成品パレットが積み重ねられるまでこの動作を繰り返します。

CQA800F は、1 出力 6、1 出力 8 の PET ストラップ生産ラインでのロボットアームの使用に適しています。

CQA800F のストラップワインダーは、押出機から直接並行してストラップを巻き取るために使用されました。

材料が手動で適用されると、システムは独立して動作します。これらは、完全に自動化された全体的な生産プラントに統合できます。彼らは PET ストラップを巻きます

幅9～32mm（構成による）。巻線パッケージが希望の円周に達すると、統合ワインダーによってフィルムで包まれ、統合輸送システムによってワインダーから下のローラーコンベアに傾けられます。新しい巻線チューブが同時にマガジンから供給され、次のパッケージが全自動で巻かれます。

これらの機械は連続運転用に開発されました。コンパクトな設計により、狭いスペースでも使用できます。

基本設備

ダンサー

一定のストラップ張力と巻線速度を制御するための制御, デュアルサーボモーターストラップの最小曲げで、正確で電子的に制御された 2 点または 3 点レイアウト

高速ボビン交換用の空気圧ラメラ拡散マンドレル

スリーブマガジン

ボビンデポジット

自動フィルムディスペンサー

2 つの測定モード: 重量とメーター

事実と利点

9

から 32 mm のストラップ用の全自動 PET ストラップワインダー、外径 820 mm自動パッケージ輸送用のコンベアシステム自動パッケージラッピング用のフィルムラッピング装置

レシピ管理を備えた中央入力端子

紙管の有無にかかわらず、全自動巻線が可能

技術的な詳細

モデル

CQA800F
