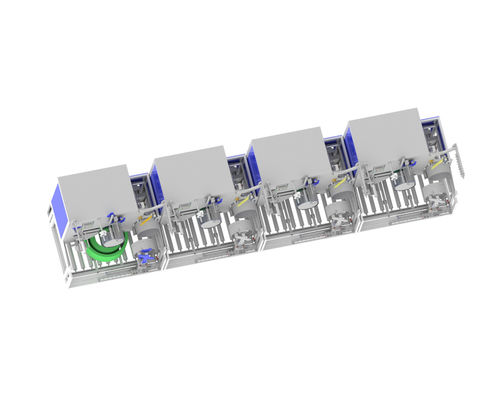

ポリエステル PET STRAPPING 自動巻き/包装器 MAX80KG 自動パレティ化システムで使用されるコイルフレンドリー

ポリエステル PET STRAPPING 自動巻き/包装器 MAX80KG 各コイルに適した,自動パレティ化システムで使用

自動 PET ストラップ ワインダー CQA800F

抽象

CQA800Fは 6つ中 1つ, 8つ中 1つに適しています

CQA800Fのリムワイダーは,リムをエクストルーダーから直接並行してリムワイディングするために使用されました.

このシステムは,材料を手動で施した後に独立して動作し,完全に自動化された全体的な生産施設に統合することができます.9~32mmの幅のペットストラップを巻き込みます.

巻き込みパケットが 望ましい円周に達すると組み込み回転機でフィルムで包み込み,組み込み輸送システムで回転機からローラーコンベアに傾けられる.新しい巻き管がマガジンから同時に供給され,次のパッケージは完全に自動的に巻き込まれる.

機械は連続運転のために開発された.コンパクトな設計は,狭い空間でも使用を許可する.

事実 と 利点

1. 9mmから32mmまでのストラップのための完全自動PETストラップ巻き 820mmの外包直径
2. 自動包裹輸送用コンベヤーシステム
3. 自動包装用フィルム包装装置
4. レシピ管理の付いた中央入力端末
5. 完全に自動巻き込みは,紙コアと無関係なく達成できます

技術的な詳細

基本機器

1. ステンレスストランスと回転速度を制御するダンサー制御,ダブルサーボモーター
2. 精密で電子制御された2点または3点の敷設で,ベルトの最小の曲がり
3. パネウマティック・ラメラ・ブレイディング・マンドル
4. 袖マガジン
5. ボビンの預金
6. 自動フィルム配送機
7. 2つの測定モード:重量とメーター

PETストラップ自動パレット化システム

パレット化プログラム:

A: ストラップ OD 600MM 高さ150MM 重さ20KG 4層1層 カードボードで分離 12層まで

B:ストラップ O.D. 800MM,高さ190MM,重さ75KG,1層2枚,紙箱が分離,最大7層.

ロボット腕モデル:JZJ160A-270

自動パレタイジングシステムは 8つのPETストラップ生産ラインの 1 つから 2 セットまで対応できます

カードボードプラットフォームの寸法: 長さ1240mm × 幅1240mm × 高さ1500mm

位置付けコンベアベルトのサイズ:長さ3220mm × 幅1170mm × 高さ680mm

ロボット腕のベース:長さ700mm × 幅700mm × 高さ1000mm

完成した製品がコンベアベルトの位置に到着すると ロボットアームは完成した製品をパレットに取り込み 一層が満たされるまでしますロボットアームは,その後,紙パレットから完成品パレットを取り上げ,完成品パレットが積み上げられるまで操作を繰り返します.
