ポリエステル PET STRAPPING 巻き/包装器 MAX80KG 各コイル 自動パレット化システムで使用

ポリエステルPETストラッピングワインダー/ラッパー MAX80KG/コイル 自動パレタイジングシステムとの併用に適しています

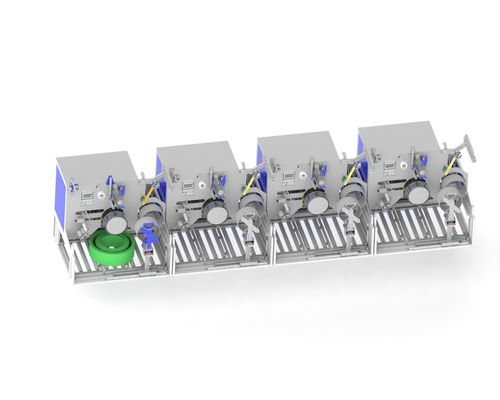

自動PETストラップワインダー CQA800F

概要

  CQA800Fは、ロボットアームを使用する6本または8本のPETストラップ生産ラインに適しています。

  CQA800Fのストラップワインダーは、押出機から直接並行してストラップを巻き取るために使用されました。

  材料を手動で適用すると、システムは独立して動作します。完全に自動化された全体的な生産プラントに統合できます。幅9〜32mmのPETストラップを構成に応じて巻き取ります。

  巻き取りパッケージが希望の円周に達すると、統合されたワインダーによってフィルムで包まれ、統合された搬送システムによってワインダーから下のローラーコンベアに傾けられます。新しい巻き取りチューブが同時にマガジンから供給され、次のパッケージが全自動で巻き取られます。

  機械は連続運転用に開発されました。コンパクトな設計により、狭いスペースでも使用できます。

事実と利点

1. 9〜32mmのストラップ用の全自動PETストラップワインダー、外径820mm
2. 自動パッケージ搬送用コンベアシステム
3. 自動パッケージラッピング用フィルムラッピング装置
4. レシピ管理を備えた集中入力ターミナル
5. 全自動巻き取りは、紙管の有無にかかわらず実現できます

技術的な詳細

基本装備

1. 一定のストラップ張力と巻き取り速度を制御するためのダンサー制御、デュアルサーボモーター
2. ストラップの最小曲げで、精密に電子制御された2点または3点レイアウト
3. 高速ボビン交換用の空気圧ラメラスプレッディングマンドレル
4. スリーブマガジン
5. ボビンデポジット
6. 自動フィルムディスペンサー
7. 2つの測定モード：重量とメーター

PETストラップ自動パレタイジングシステム

パレタイジングプログラム:

A：ストラップOD 600MM、高さ150MM、重量20KG、1層4個、段ボールで分離、最大12層。

B：ストラップO.D. 800MM、高さ190MM、重量75KG、1層2個、段ボールで分離、最大7層。

ロボットアームモデル：JZJ160A-270

速度：1ロールあたり40秒、自動パレタイジングシステムは、8本のPETストラップ生産ラインのうち2セットまで対応できます。

段ボールプラットフォームの寸法：長さ1240mm x 幅1240mm x 高さ1500mm

位置決めコンベアベルトサイズ：長さ3220mm x 幅1170mm x 高さ680mm

ロボットアームベース：長さ700mm x 幅700mm x 高さ1000mm

完成品がコンベアベルトの位置決め位置に到着した後、ロボットアームは完成品をパレットに掴み、1層がいっぱいになるまで積み重ねます。次に、ロボットアームは段ボールの完成品パレットを段ボールパレットから拾い上げ、完成品パレットが積み重ねられるまでこの動作を繰り返します。
