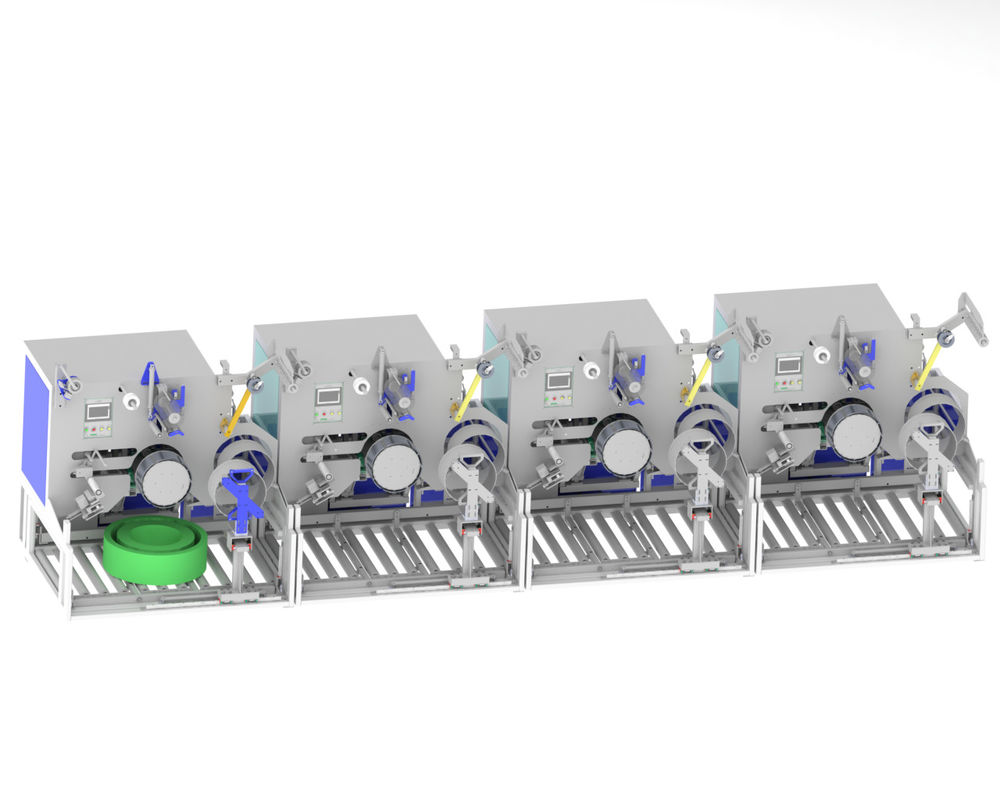

9mm~32mm MAX80KG PET STRAP オートマティック巻き/ラッピング

自動ペットストラップ巻き CQA800F

CQA800Fは 6つ中 1つ, 8つ中 1つに適しています

CQA800Fのリムワイダーは,リムをエクストルーダーから直接並行してリムワイディングするために使用されました.

システム は 手動 で 材料 を 施し た 後,独立 し て 動作 し ます.完全に 自動 化 さ れ た 全体 的 な 生産 工場 に 組み込める こと が でき ます.ペット ストラップ を 巻く こと です.

9~32mmの幅で,構成によって異なります

巻き込みパケットが 望ましい円周に達すると組み込み回転機でフィルムで包み込み,組み込み輸送システムで回転機からローラーコンベアに傾けられる.新しい巻き管がマガジンから同時に供給され,次のパッケージは完全に自動的に巻き込まれる.

機械は連続運転のために開発された.コンパクトな設計は,狭い空間でも使用を許可する.

事実 と 利点

9mmから32mmのストラップ用,外包直径820mmの完全自動PETストラップ巻き機

自動包裹輸送用コンベヤーシステム

自動包装用フィルム包装装置

レシピ管理機能のある中央入力ターミナル

完全に自動巻き込みは,紙コアと無関係なく達成できます

基本機器

ステンレスストランスと回転速度を制御するダンサー制御,ダブルサーボモーター

精密で電子制御された2点または3点の敷設で,ベルトの最小の曲がり

パネウマティック・ラメラ・ブレイディング・マンドル

袖マガジン

ボビンの預金

自動フィルム配送機

2つの測定モード:重量とメーター

デフォルト メイン設定

1) モーター: 武蔵野新宿主動力 1.5KW,速度比: 1:8サーボモーター

武蔵野シンジェ トラバースモーター: 400W サーボモーター

• PLC:ウクシ・シンジー タッチスクリーン:ウクシ・シンジー コンタクター:シュナイダー

3) パネウマティック部品:電磁弁と気圧計:台湾ヤデケ,シリンダー:ドンハオ・パネウマティック (温州)

4) センサーと接近点灯 オン/オフ: 韓国 アルト ニックス

選択可能

1)モーター:シメンス メインモーター 1.5KW,速度比: 1:8サーボモーター

シメンス トラバースモーター: 400Wのサーボモーター

2)PLC:シメンスタッチスクリーン:シメンスタッチコンタクター:シュナイダー

3) パネウマコンポーネント: (日本または欧州ブランド)

4) センサーと接近点灯 オン/オフ: 韓国 アルト ニックス

PETストラップ自動パレット化システム

パレット化プログラム:

A: ストラップ OD 600MM 高さ150MM 重さ20KG 4層1層 カードボードで分離 12層まで

B:ストラップ O.D. 800MM,高さ190MM,重さ75KG,1層2枚,紙箱が分離,最大7層.

ロボット腕モデル:JZJ160A-270

自動パレタイジングシステムは 8つのPETストラップ生産ラインの 1 つから 2 セットまで対応できます

カードボードプラットフォームの寸法: 長さ1240mm × 幅1240mm × 高さ1500mm

位置付けコンベアベルトのサイズ:長さ3220mm × 幅1170mm × 高さ680mm

ロボット腕のベース:長さ700mm × 幅700mm × 高さ1000mm

完成した製品がコンベアベルトの位置に到着すると ロボットアームは完成した製品をパレットに取り込み 一層が満たされるまでしますロボットアームは,その後,紙パレットから完成品パレットを取り上げ,完成品パレットが積み上げられるまで操作を繰り返します.
