無人パレティ化システムを持つPETポリエステルストラップ自動巻き機

無人パレタイジングシステムを備えたPETポリエステルストラップ自動ワインダー

概要

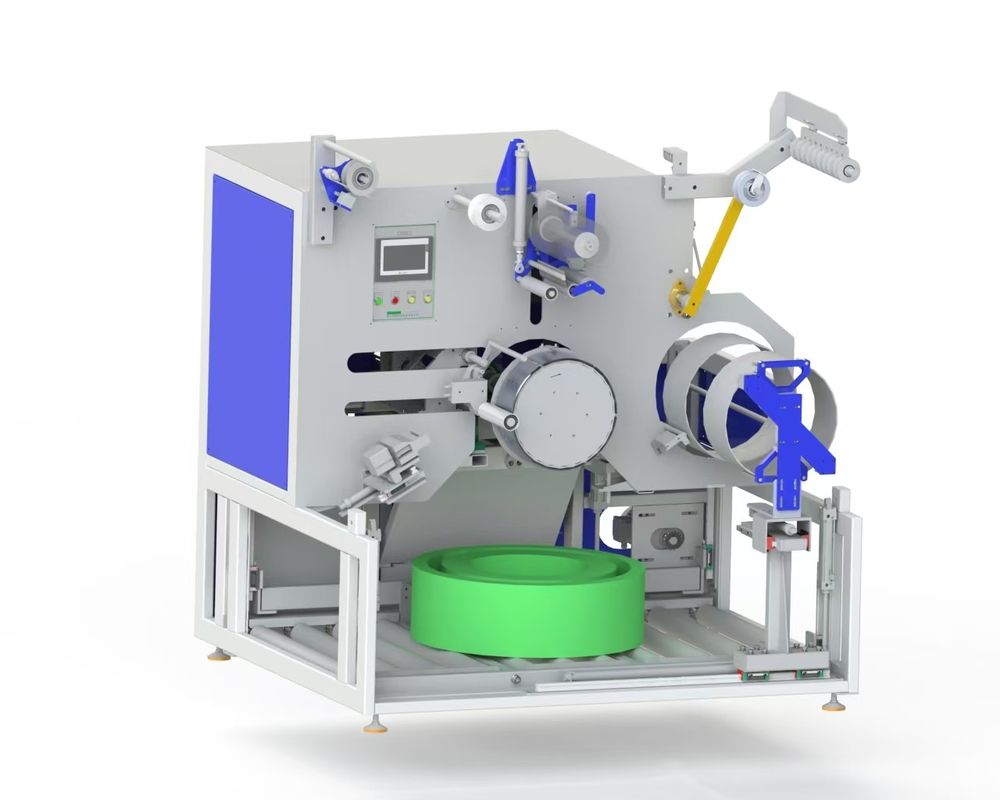

  CQA800Fは、ロボットアームを使用する6分の1、8分の1のPETストラップ生産ラインに適しています。

  CQA800Fのストラップワインダーは、押出機から直接並行してストラップを巻き取るために使用されました。

  材料を手動で適用すると、システムは独立して動作します。完全に自動化された全体的な生産プラントに統合できます。幅9〜32mmのペットストラップを巻き取ります。  巻き取りパッケージが希望の円周に達すると、統合されたワインダーによってフィルムで包まれ、統合された搬送システムによってワインダーから下のローラーコンベアに傾けられます。新しい巻き取りチューブがマガジンから同時に供給され、次のパッケージが全自動で巻き取られます。

  機械は連続運転用に開発されました。コンパクトな設計により、狭いスペースでも使用できます。

事実と利点

9

1. から32mmのストラップ用の全自動PETストラップワインダー。外径820mm自動パッケージ搬送用コンベアシステム自動パッケージラッピング用フィルムラッピング装置
2. レシピ管理を備えた集中入力ターミナル
3. 全自動巻き取りは、ペーパーコアの有無にかかわらず実現できます
4. 技術的な詳細
5. モデル

CQA800F

一定のストラップ張力と巻取り速度を制御するための制御

1. 、デュアルサーボモーターストラップの曲げを最小限に抑えた、正確で電子制御された2点または3点レイアウト高速ボビン交換用の空気圧ラメラ拡散マンドレル
2. スリーブマガジン
3. ボビンデポジット
4. 自動フィルムディスペンサー
5. 2つの測定モード：重量とメーター
6. パレタイジングプログラム：
7. A

: ストラップ

OD 600MM、高さ150MM、重量20KG、1層4枚、段ボールで分離、最大12層。 B：ストラップ

O.D. 800MM、高さ190MM、重量75KG、1層2枚、段ボールで分離、最大7層。ロボットアームモデル：JZJ160

A-270速度：40秒per

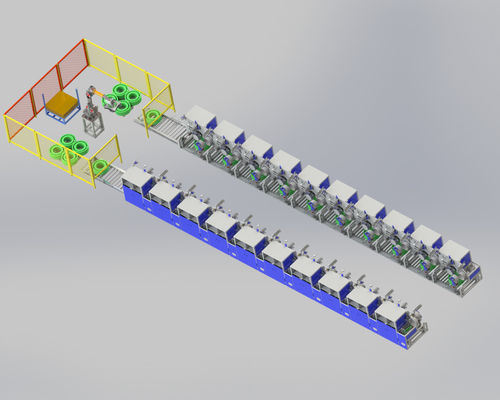

ロール、自動パレタイジングシステムは最大2つ一致させることができますセットの8分の1PETストラップ生産ライン s。段ボールプラットフォームの寸法：長さ1240mm x幅1240mm x高さ1500mm位置決めコンベアベルトサイズ：長さ3220mm x幅1170mm x高さ680mm

ロボットアームベース：長さ700mm x幅700mm x高さ1000mm

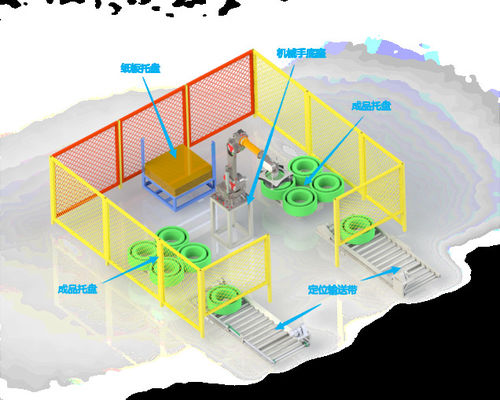

完成品がコンベアベルトの位置決め位置に到着した後、ロボットアームは完成品をパレットに掴み、1層がいっぱいになるまで積み重ねます。次に、ロボットアームは段ボールの完成品パレットを段ボールパレットから拾い上げ、完成品パレットが積み重ねられるまでこの動作を繰り返します。
