自動パレット化システム付きのPETポリエステルストラップ自動巻き機

自動パレット化システム付きのPETポリエステルストラップ自動巻き機

パレット化プログラム:

A についてストラップ 過剰摂取600MM 高さ150MM 重さ20KG 4層の1層 カードボードで分離 12層まで

B: オーケーベルトオーダーサイズ800MM 高さ190MM 重さ75kg 2層の1層 紙箱が分離して 7層まで

ロボット腕モデル:JZJ160A-270

スピード: 40秒1 年間自動パレティ化システムで 2 つまでマッチできますセット8つに1つ PETストラップ生産ラインs.

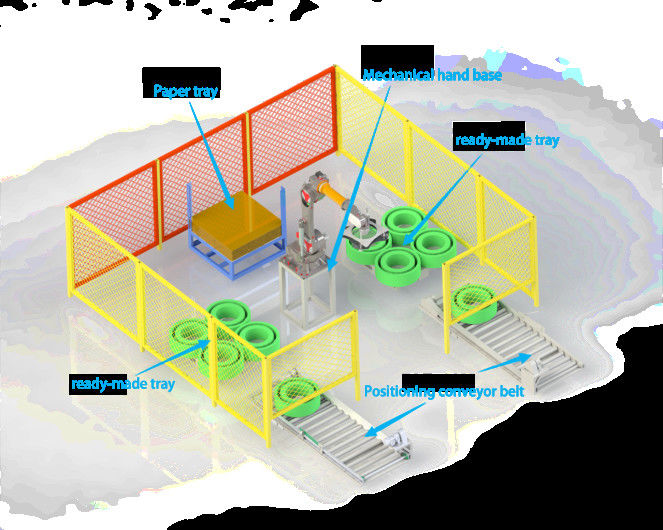

カードボードプラットフォームの寸法: 長さ1240mm × 幅1240mm × 高さ1500mm

位置付けコンベアベルトのサイズ:長さ3220mm × 幅1170mm × 高さ680mm

ロボット腕のベース:長さ700mm × 幅700mm × 高さ1000mm

完成した製品がコンベアベルトの位置に到着すると ロボットアームは完成した製品をパレットに取り込み 一層が満たされるまでしますロボットアームは,その後,紙パレットから完成品パレットを取り上げ,完成品パレットが積み上げられるまで操作を繰り返します.

抽象

CQA800Fは 6つ中 1つ, 8つ中 1つに適しています

CQA800Fのリムワイダーは,リムをエクストルーダーから直接並行してリムワイディングするために使用されました.

機械は,手動で材料を塗装した後に独立して動作します.完全に自動化された全体的な生産施設に統合できます.配置に応じて 9~32mm の width があります.

巻き込みパケットが 望ましい円周に達すると組み込み回転機でフィルムで包み込み,組み込み輸送システムで回転機からローラーコンベアに傾けられる.新しい巻き管がマガジンから同時に供給され,次のパッケージは完全に自動的に巻き込まれる.

機械は連続運転のために開発された.コンパクトな設計は,狭い空間でも使用を許可する.

事実 と 利点

1. 完全に自動的なPETストラップ巻き932mmまで,外包の直径が820 mm
2. 自動包裹輸送用コンベヤーシステム
3. 自動包装用フィルム包装装置
4. レシピ管理の付いた中央入力端末
5. 完全に自動巻き込みは,紙コアと無関係なく達成できます

技術的な詳細

基本機器

1. ダンサー固定帯の張力と巻き込み速度を制御する制御装置, 双式サーボモーター
2. 精密で電子制御された2点または3点の敷設で,ベルトの最小の曲がり
3. パネウマティック・ラメラ・ブレイディング・マンドル
4. 袖マガジン
5. ボビンの預金
6. 自動フィルム配送機
7. 2つの測定モード:重量とメーター

デフォルト メイン設定

1) についてモーター: 武蔵野新宿 メインモーター 1.5KW,速度比: 1:8サーボモーター

武蔵野シンジェ トラバースモーター: 400W サーボモーター

(2) についてPLC:ウクシ・シンジー タッチスクリーン:ウクシ・シンジー コンタクター:シュナイダー

3) パネウマティック部品:電磁弁と気圧計:台湾ヤデケ,シリンダー:ドンハオ・パネウマティック (温州)

4) センサーと接近点灯 オン/オフ: 韓国 アルト ニックス
